Fr4 Epoksieglasplate

Fr4 Epoksieglasplate - Premium kwaliteit elektroniese isolasiemateriaal

Ons Fr4 Epoksieglasplate van die JingHong-handelsmerk bied ongewone uitvoering en duursaamheid. Hierdie hoëgraadse saamgestelde materiale kombineer 7628 elektroniese materiaal met epoksiegom om algemene elektriese bedekkingsreëlings te maak. Of u nou standaardgroottes of persoonlike afmetings benodig, ons produkte voldoen aan die vereiste vereistes van gevorderde hardewarevervaardiging. Met uitsonderlike dimensionele stabiliteit en ongelooflike elektriese eienskappe, bied hierdie plate die onwrikbare gehalte wat u toepassings vereis.

Produkbeskrywings van die verskaffer

Ons epoksieglasplate sluit premium 7628 elektroniese lapondersteuning met 'n hoëgehalte epoksie-gomnetwerk in. Hierdie kombinasie maak 'n sterk saamgestelde materiaal wat verwagtinge in elektriese skeidertoepassings oortref. Die vervaardigingsvoorbereiding waarborg bestendige gehalte en prestasie oor alle produkbondels.

Beskrywing

Hierdie saamgestelde dekplate bied merkwaardige warm deugsaamheid en meganiese kwaliteit. Die epoksiegomrooster gee goeie hegting aan die glasveselversterking, wat 'n eenvormige materiaal met onverwagte eienskappe skep. Jou ondernemings trek voordeel uit die algemene elektriese eienskappe en dimensionele deugsaamheid wat hierdie plate perfek maak vir basiese toepassings.

Produk Availability

Beskikbare Spesifikasies:

kenmerk	besonderhede
Dikte Bereik	0.3mm om 100mm
Standaardgroottes	1020 mm × 1220 mm, 1220 mm × 2440 mm, 1020 mm × 2020 mm
Pasgemaakte afmetings	1030 mm × 2030 mm, 1220 mm × 2440 mm, 1030 mm × 1030 mm, 1030 mm × 2070 mm

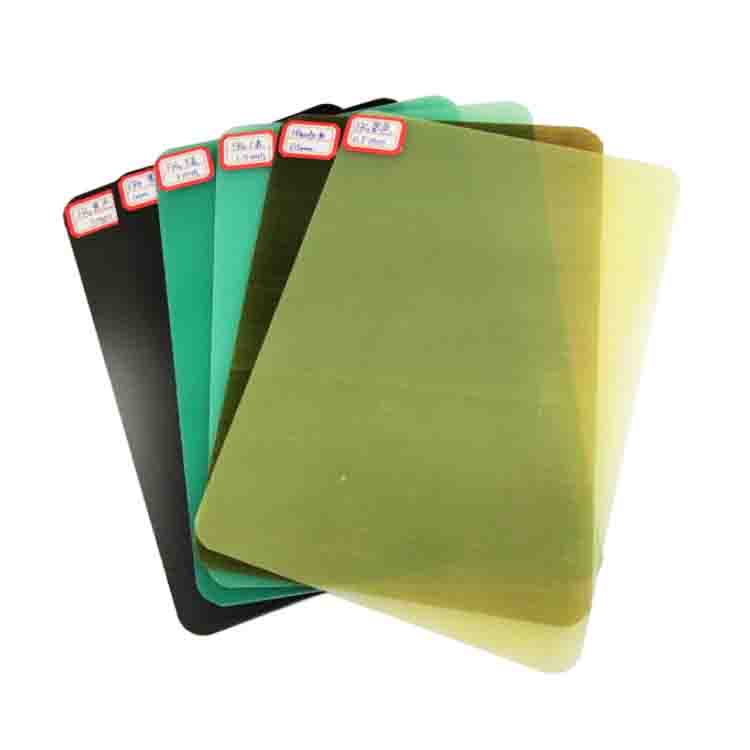

Kleur opsies	Liggroen, Geel, Swart
minimum Bestel	500KG
Jaarlikse kapasiteit	30,000 XNUMX ton

Tegniese data vir FR4

---

GEEN	TOETS ITEMS	D	TOETSUITSLAG	TOETSMETODE
1	Buigsterkte loodreg op laminerings	MPa	571	GB / T 1303.4-2009
2	Druksterkte loodreg op laminerings saampersend	MPa	548
3	Parallelle laag impaksterkte (Bloot ondersteunde balk, gaping)	KJ/m²	57.3
4	Treksterkte	MPa	282
5	Vertikale laag-afbreekspanning (90℃ + 2℃, 25# transformatorolie, 20s stap-vir-stap hupstoot, φ25mm/φ75mm silinderelektrodestelsel)	kV / mm	16.7
6	Parallelle laag-afbreekspanning (90℃ + 2℃, 25# transformatorolie, 20s stap-vir-stap hupstoot, φ130mm/φ130mm platplaatelektrodestelsel)	kV	> 100
7	Relatiewe toelaatbaarheid (50HZ)	-	5.40
8	Diëlektriese dissipasiefaktor (50HZ)		7.2 * 10-3
9	Isolasieweerstand na week	Ω	2.2*1013
10	Digtheid	g / cm3	2.01
11	Waterabsorpsie	mg	5.3
12	Barcol Hardheid	-	76	GB / T 3854-2005
13	ontvlambaar	Graad	V-0	GB / T 2408-2008
OPMERKING: 1. NO.2 die monsterhoogte is (5.00~5.04) mm; 2. NO.5 die monster dikte is (2.02~2.06) mm; 3. NO.6 die monstergrootte is (100.50~100.52)mm*(25.10~25.15)mm*(5.02~5.06)mm dikte, Die elektrodespasiëring is (25.10~25.15)mm; 4. NO.11 die monstergrootte is (49.86~49.90)mm*(49.60~49.63)mm*(2.53~2.65)mm; 5. NO.13 die monstergrootte is (13.04~13.22)mm*(3.04~3.12)mm dikte.

Belangrikste kenmerke

Uitstekende elektriese prestasie

• Hoë diëlektriese kwaliteit vir soliede isolasie
• Uitstekende weerstand teen oppervlakmors
• Uitstaande buigweerstandseienskappe
• Volumeweerstand wat 10¹² Ω·cm oorskry
• Stabiele diëlektriese konsekwent oor temperatuurreekse

Uitsonderlike Meganiese Eienskappe

• Lae krimpkoers vir uitharding (<0.2%)
• Uitstekende dimensionele stabiliteit
• Uitstekende bewerkbaarheid vir persoonlike vorms
• Uitstekende boor- en snyprestasie
• Minimale kromtrekking in uitgebreide afmetings

Standaarde

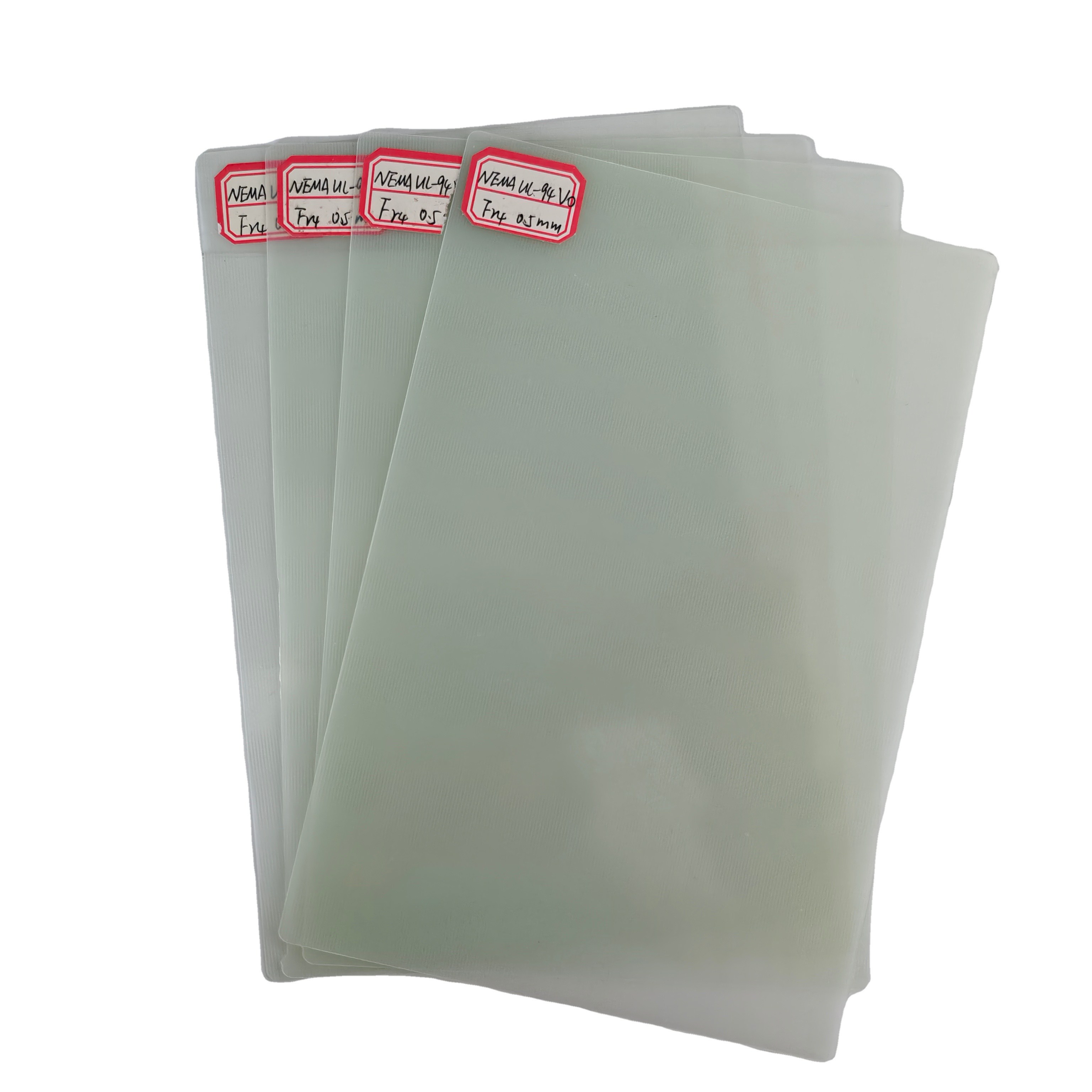

Ons Fr4 Epoksieglasplate voldoen aan UL94 vlamvertragende standaarde:

• UL94V0: Hoogste vlamvertragende graad
• UL94V1: Standaard vlamvertragende graad

Hierdie sertifikate waarborg dat u toepassings aan sekuriteitsvereistes en bedryfsstandaarde voldoen.

Tegniese kenmerke: Produkveiligheidsbeheer

Gehalteversekeringsproses:

• Streng materiaaltoetsing in elke generasiestadium
• Konsekwente dikte-veerkragtigheidsbeheer
• Protokolle vir die assessering van oppervlakkwaliteit
• Toetsing van die bevestiging van elektriese eienskappe
• Bevestiging van dimensionele akkuraatheid

Veiligheid Eienskappe:

• Selfdovende brandvertragende eienskappe
• Lae rookuitvloei-eienskappe
• Stabiele uitvoering onder warm siklusse
• Weerstand teen chemiese afbraak

Produk Aansoek

Elektroniese industrie:

• Gedrukte stroombaanbord substrate
• Transformatordekselkomponente
• Motorruimtewiggies en -hindernisse
• Elektriese bord isolasie
• Skakeltoerustingtoepassings

Industriële toepassings:

• Hoëtemperatuur-skeiderkomponente
• Onderdele vir chemiese hanteringstoerusting
• Meganiese rugstrukture
• Pasgemaakte bewerkte dekselonderdele

Die moo warm uitbreidingskoëffisiënt van ons materiale waarborg weglaatbare vervorming in ekstra lang velle, wat akkuraatheid in vervaardigingstoepassings verseker.

OEM Service

Ons bied omvattende aanpassingsdienste om aan u spesifieke vereistes te voldoen:

Pasgemaakte vervaardigingsopsies:

• Pasgemaakte afmetings bo standaardgroottes
• Gespesialiseerde diktevereistes
• Pasgemaakte kleurspesifikasies
• Unieke verpakkingsoplossings
• Gewysigde materiaaleienskappe

Tegniese ondersteuning:

• Toepassingsingenieursbystand
• Materiaalkeuse leiding
• Verwerkingsaanbevelings
• Ontwikkeling van kwaliteitspesifikasies

sertifisering

Ons vervaardigingskantoor handhaaf hoë gehaltemaatreëls met doeltreffende gehaltebeheervorms. Alle items ondergaan omvattende toetsing om bestendige uitvoering en betroubaarheid te verseker.

FAQ

V: Wat maak hierdie velle geskik vir elektroniese toepassings?

A: Die kombinasie van hoë diëlektriese kwaliteit, fantastiese dimensionele deugsaamheid en heersende elektriese skeidingseienskappe maak hulle perfek vir elektroniese komponente.

V: Kan u persoonlike groottes vir spesifieke projekte verskaf?

A: Ja, ons bied pasgemaakte metings en kan velle maak wat ooreenstem met u korrekte besonderhede met ons aanpasbare generasievermoëns.

V: Wat is die tipiese deurlooptyd vir bestellings?

A: Leweringstye verander gebaseer op reëlingsmaat en -bepalings. Kontak ons ​​vir spesifieke afleweringsplanne gebaseer op u behoeftes.

V: Hoe verseker julle konsekwente gehalte oor bondels heen?

A: Ons handhaaf streng gehaltebeheerkonvensies dwarsdeur produksie, telling van materiaaltoetsing, dimensionele bevestiging en elektriese eienskapsbevestiging.

V: Watter verpakkingsopsies is beskikbaar?

A: Ons bied tradisionele pakkette met beddegoedwaarborg vir veilige vervoer. Pasgemaakte pakketreëlings is op aanvraag beskikbaar.

Kontak Ons

Gereed om u Fr4 Epoksieglasplate -vereistes te bespreek? Ons tegniese span is hier om u te help om die regte spesifikasies vir u toepassings te kies.

Kontak vandag nog:

• E-pos: info@jhd-material.com
• Betalingsvoorwaardes: T/T aanvaar
• Vervoer: See-, land- en lugvragopsies beskikbaar

Of u nou standaardmetings of pasgemaakte reëlings benodig, ons is daartoe verbind om hoëgehalte-materiale te verskaf wat aan u spesifieke vereistes voldoen. Kontak ons ​​om meer te wete te kom oor ons produkte en dienste.
