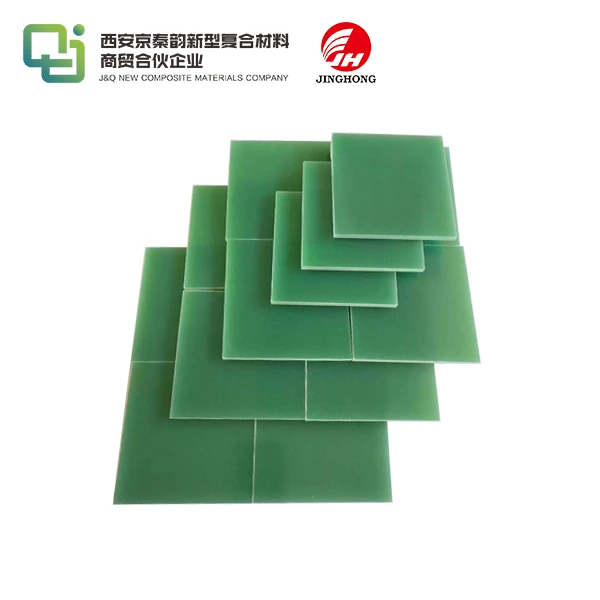

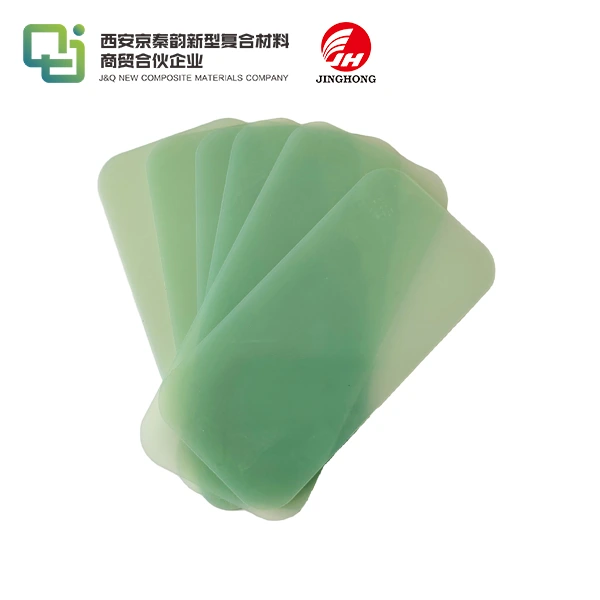

Gedrukte stroombaanplate FR4-materiaal Veselglas-epoksieblad
Basiese inligting:
handelsmerk: JingHong
Materiaal: 7628 E-glasstof + Epoksiehars
Natuurkleur: Liggroen
Dikte: 0.3 mm --- 100 mm
Gereelde grootte: 1030mm * 1230mm
Pasgemaakte grootte: 1030mm*2030mm, 1220mm*2440mm, 1030mm*1030mm 1030mm*2070mm
Verpakking: Gereelde verpakking, beskerm deur pallet
Produktiwiteit: 13000 ton per jaar
Vervoer: Oseaan, Land, Lug
Betaling: T/T
MOQ: 500KG
- Vinnige aflewering
- gehalteversekering
- 24 / 7 Customer Service
Produk Inleiding
Gedrukte stroombaanblaaie FR4 Materiaal Veselglas-epoksieblad Produksiebeskrywing
Gedrukte stroombaanplate FR4-materiaal Veselglas-epoksieblad is gemaak van die hele skag van elektroniese graad veselglas lap en geïmpregneer met epoksie hars, dan gelamineer met hoë temperatuur en hoë druk. Dit is 'n harde materiaal en kan nie gevorm word nie, maar dit kan in verskillende groottes gemasjineer word.
Gedrukte stroombaanplate FR4-materiaal Veselglas-epoksieblad is 'n groenerige materiaal en het indrukwekkende eienskappe. Dit het 'n baie lae termiese uitsettingskoëffisiënt wat beteken dat dit nie saamtrek of baie uitsit met temperatuur verander nie, ook absorbeer dit nie vog nie.
Aansoek in Printed Circuit Board
Gedrukte stroombaanplate FR4-materiaal Veselglas-epoksieblad het uitstekende diëlektriese eienskappe, lae koëffisiënt van termiese uitsetting en absorbeer nie vog nie, wat maak dat die materiaal 'n stroombaan is en wyd daarvoor gebruik word. Die glasvesel wat in FR4-plaat voorkom, maak dit ook uiters sterk en die epoksiehars wat gebruik word, is oor die algemeen vlamvertragend. Dit maak die hele PCB vlamvertrager. FR4-vel bied gemak van gebruik vanuit die vervaardigingsoogpunt. Dit bied dus geweldige buigsaamheid aan die ontwerper, wat hom in staat stel om die intrinsieke eienskappe van die materiaal tot voordeel van die toepassing en proses te benut.
1. Toets Jig
2. Fixture PCB Toets Jig
3. Isolasieplaat
4. Skakel isolasieplaat
5. Poolse Gear
6. Vorm in lap en skoene
7. Isolasie Deel van Bakelietplaat
8. Litium Battery Pack
Tegniese data vir FR4
GEEN | TOETS ITEMS | D | TOETSUITSLAG | TOETSMETODE |
1 | Buigsterkte loodreg op laminerings | MPa | 571 | GB / T 1303.4-2009 |
2 | Druksterkte loodreg op laminerings saampersend | MPa | 548 | |
3 | Parallelle laag impaksterkte (Bloot ondersteunde balk, gaping) | KJ/m² | 57.3 | |
4 | Treksterkte | MPa | 282 | |
5 | Vertikale laag-afbreekspanning (90℃ + 2℃, 25# transformatorolie, 20s stap-vir-stap hupstoot, φ25mm/φ75mm silinderelektrodestelsel) | kV / mm | 16.7 | |
6 | Parallelle laag-afbreekspanning (90℃ + 2℃, 25# transformatorolie, 20s stap-vir-stap hupstoot, φ130mm/φ130mm platplaatelektrodestelsel) | kV | > 100 | |
7 | Relatiewe toelaatbaarheid (50HZ) | - | 5.40 | |
8 | Diëlektriese dissipasiefaktor (50HZ) | 7.2*10 -3 | ||
9 | Isolasieweerstand na week | Ω | 2.2*10 13 | |
10 | Digtheid | g/ cm³ | 2.01 | |
11 | Waterabsorpsie | mg | 5.3 | |
12 | Barcol Hardheid | - | 76 | GB / T 3854-2005 |
13 | ontvlambaar | Graad | V-0 | GB / T 2408-2008 |
OPMERKING:1. NO.2 die monsterhoogte is (5.00~5.04) mm; 2. NO.5 die monster dikte is (2.02~2.06) mm; 3. NO.6 die monstergrootte is (100.50~100.52)mm*(25.10~25.15)mm*(5.02~5.06)mm dikte, Die elektrodespasiëring is (25.10~25.15)mm; 4. NO.11 die monstergrootte is (49.86~49.90)mm*(49.60~49.63)mm*(2.53~2.65)mm; 5. NO.13 die monstergrootte is (13.04~13.22)mm*(3.04~3.12)mm dikte. | ||||

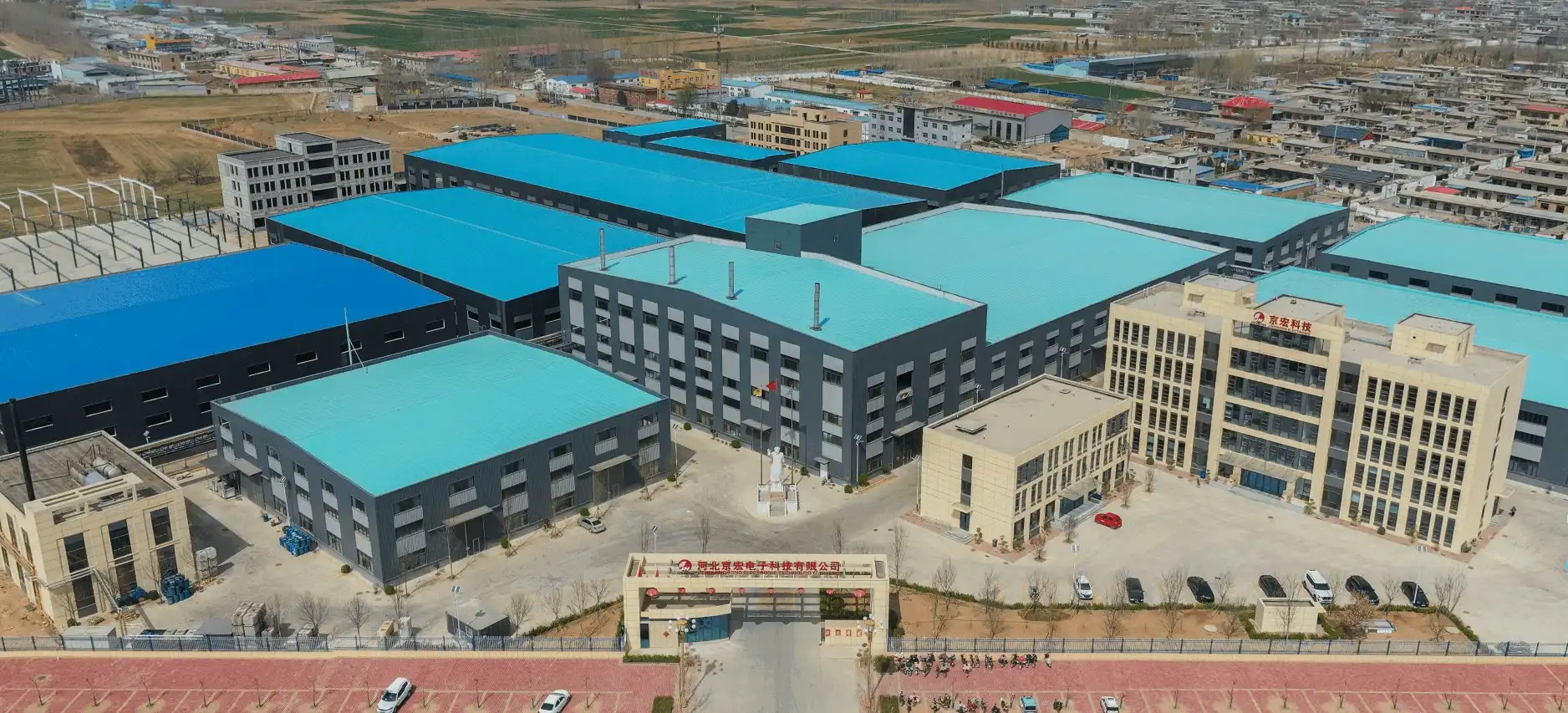

Factory
J&Q New Composite Materials Company is 'n buitelandse handelsmaatskappy wat beheer word deur Hebei JingHong Electronic Technology Co., Ltd., wat verantwoordelik is vir die uitvoerbesigheid van Hebei JingHong Electronic Technology Co., Ltd. Die nuwe fabriek van Hebei JingHong Electronics Co., Ltd. sal amptelik in Oktober 2022 in produksie geplaas word. Vervaardig hoofsaaklik FR4-vel, 3240 epoksievel, bakelietvel en 3026 fenoliese katoenvel. Die totale jaarlikse produksie van die nuwe en ou twee fabrieke bereik 43 000 ton, wat die grootste isolasiebordfabriek in China sal wees.
Een van ons grootste voordeel is die bestellings wat direk van ons af is, het die prioriteit om eerste te produseer. Ons het ook ons eie logistieke maatskappy, sodat dit veilige en vinnige diens aan jou kan lewer. Wat ons probeer doen, is om ons kliënte eenstopdiens van produksie tot aflewering te lewer.
Ons krag
1. Die jaarlikse produksiekapasiteit van die fabriek is 43,000 XNUMX ton, wat een van die grootste vervaardigers van isolasieborde in China is
2. Ten volle outomatiese produksie werkswinkel, produk kwaliteit is stabiel
3. Ons het meer as 20 jaar ondervinding in die vervaardiging en verkoop van isolerende plaat, werk saam met 'n aantal plaaslike en buitelandse handelsmaatskappye vir baie jare.
4. Professionele buitelandse handel span kan perfekte dienste lewer
5. Het ons eie logistieke maatskappy, bied eenstopdiens
Uitstalling
Produksie proses
|
Uitstalling
Verpakking en verskeping
Gereelde verpakking, Beskerm deur Pallet
FAQ
V: Is jy handelsmaatskappy of vervaardiger?
A: Ons is vervaardiger.
V: Wat van die pakket van die produk?
A: 1. Houtpallet met karton. 2. Plastiekpallet met karton. 3. Houtpallet met houtkas. 4. Volgens kliëntvereistes.
V: Wat is die betaling?
A: Betaling <=1000USD, 100% vooruit
Betaling>=1000USD 30% TT vooruit, 70% TT voor versending
V: As ek monster benodig, wat moet ek doen?
A: Dit is vir ons 'n plesier om monster vir jou te stuur. Jy kan vir my jou afleweringsadres per e-pos of boodskap stuur. Ons sal vir jou stuur. . . gratis monster op die eerste keer.
V: Kan jy vir my 'n afslagprys gee?
A: Dit hang af van die volume. Hoe groter die volume is; hoe meer afslag jy kan geniet.
V: Waarom is u prys 'n bietjie hoër as ander Chinese verskaffers?
A: Om aan die vereistes van verskillende kliënte en gebiede te voldoen, vervaardig ons fabriek verskillende soorte kwaliteit vir elkeen. . . item teen 'n wye reeks pryse. Ons kan die produkte van verskillende kwaliteitsvlakke aanbied, afhangende van die kliënt se teikenprys en kwaliteitvereiste.
V: Hoe kan u verseker dat die kwaliteit van massaproduksie dieselfde is as die monster wat voorheen aan my gestuur is?
A: Ons pakhuispersoneel sal nog 'n dieselfde monster in ons maatskappy laat, met u maatskappy se naam daarop gemerk, waarop ons produksie gebaseer sal wees.
V: Hoe kan u kwaliteitkwessies hanteer wat klante terugvoer nadat u die goedere ontvang het?
A:1) Kliënte neem foto's van ongekwalifiseerde goedere en dan sal ons verkoopspersoneel dit na Ingenieursafdeling stuur na. verifieer.
2) As die probleem bevestig word, sal ons verkoopspersoneel die oorsaak verduidelik en regstellende stappe neem in komende bestellings.
3) Ten slotte sal ons met ons kliënte onderhandel om 'n mate van vergoeding te maak.
